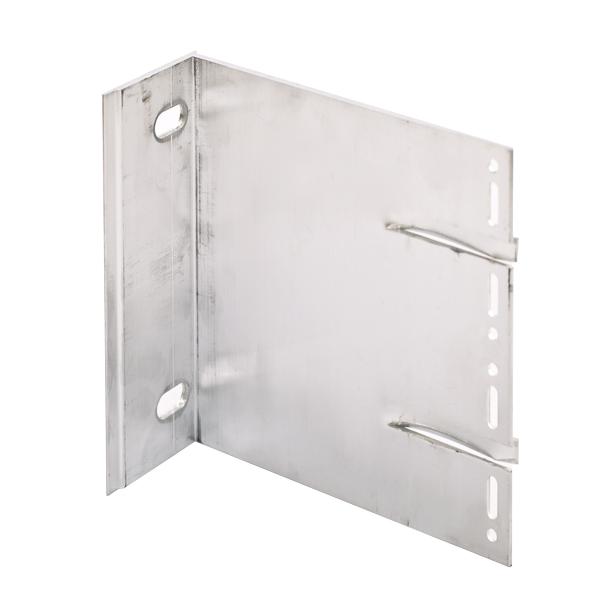

Konzola ALLFACE F1+ pro odvětrané fasády

PTD81

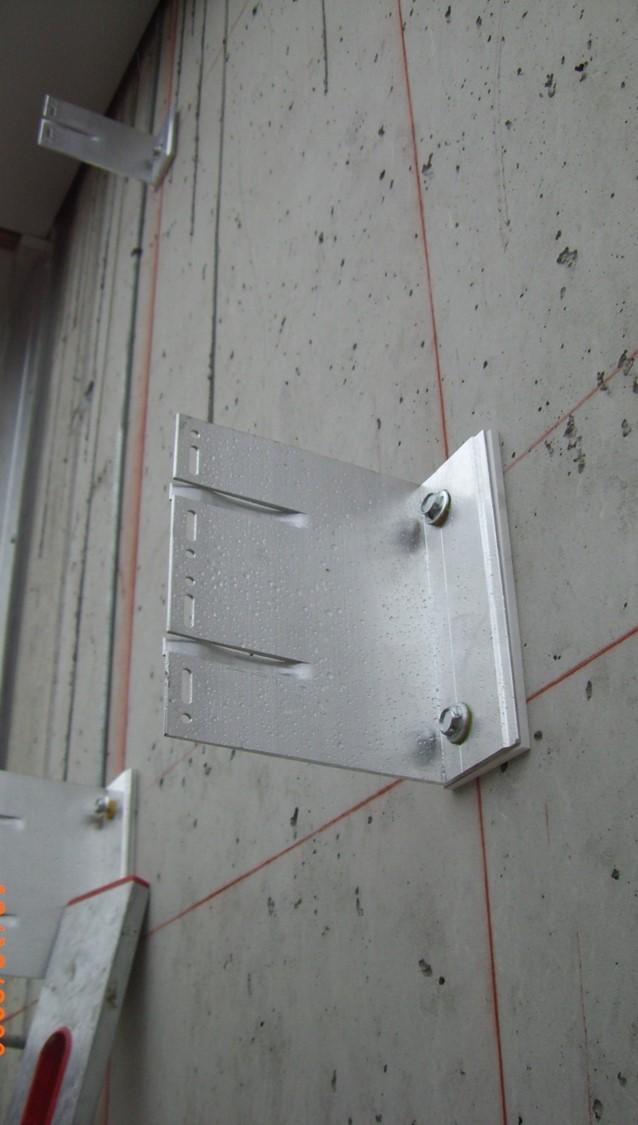

Zdvojená stěnová nosná hliníková konzola ALLFACE F1+ na přenos pevného bodu pro zavěšené odvětrané fasády.

Zboží je na objednávku.

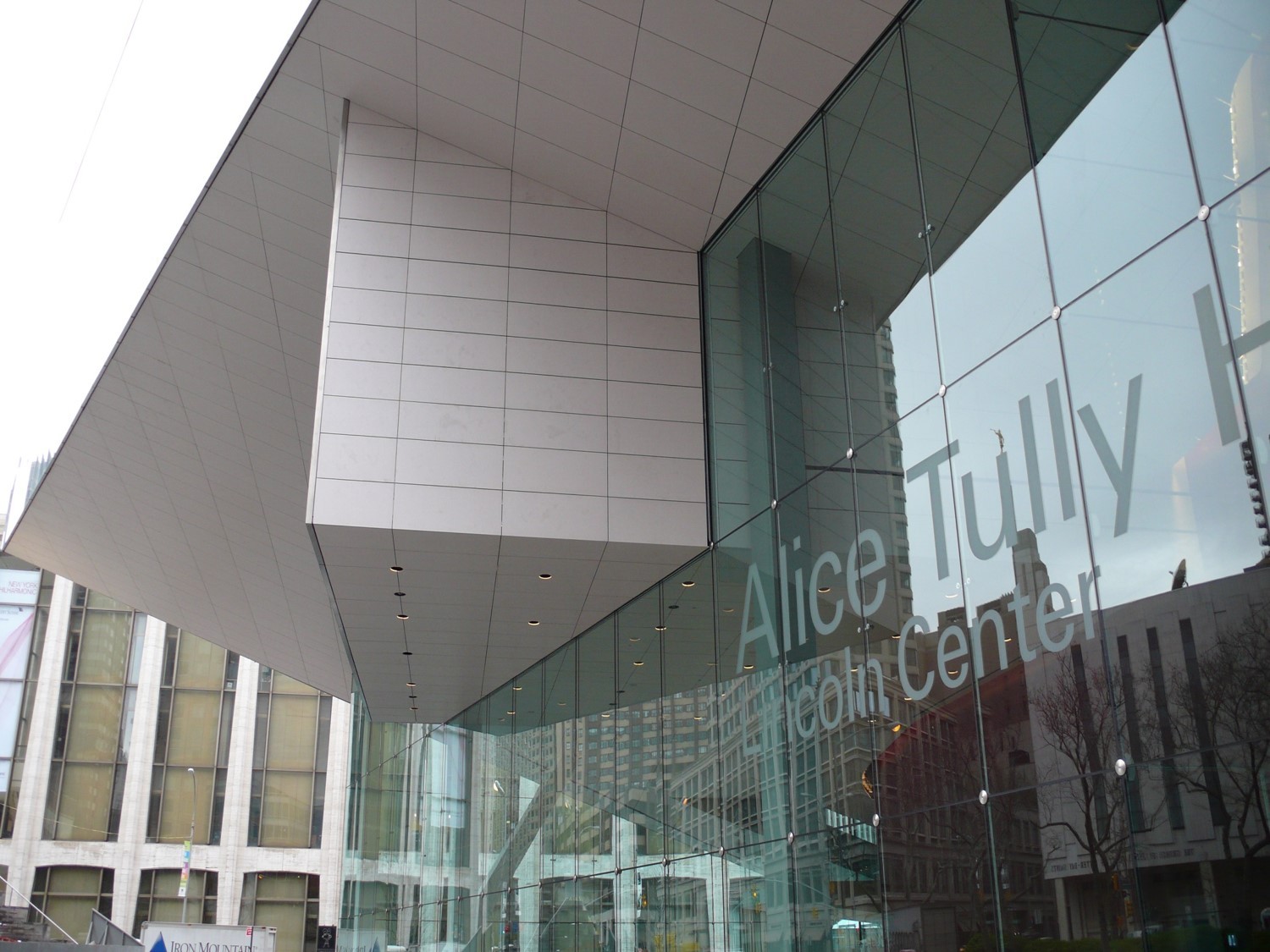

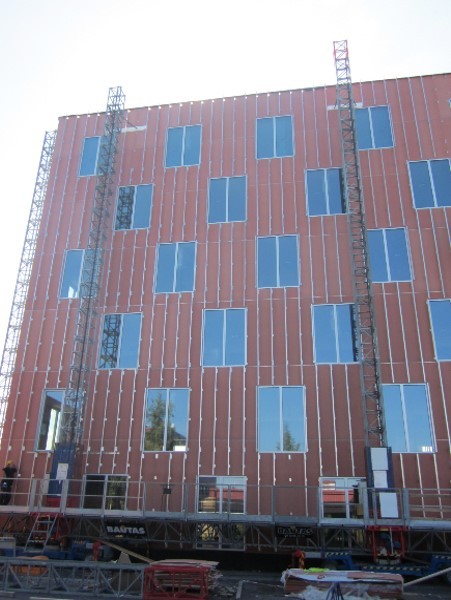

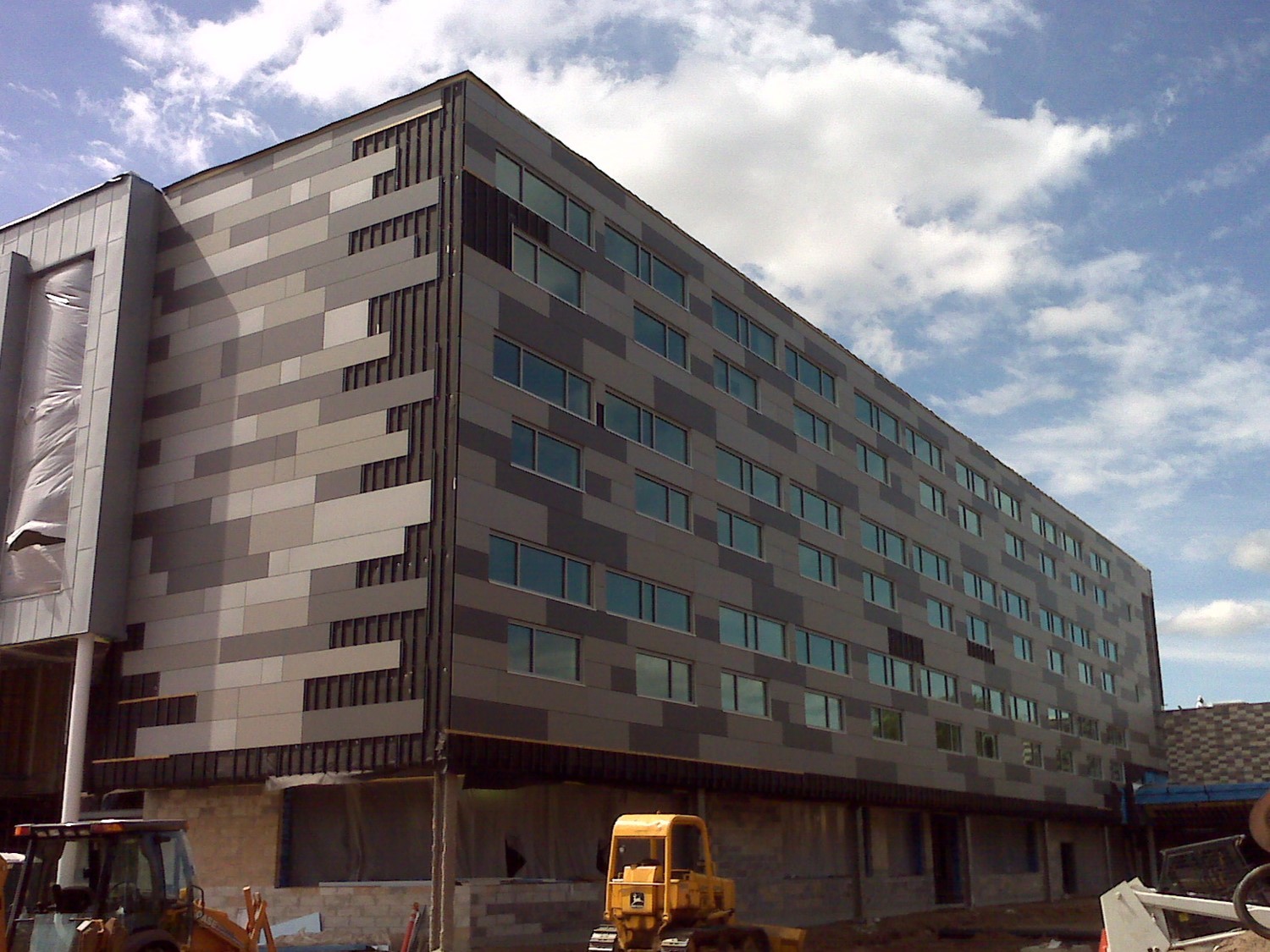

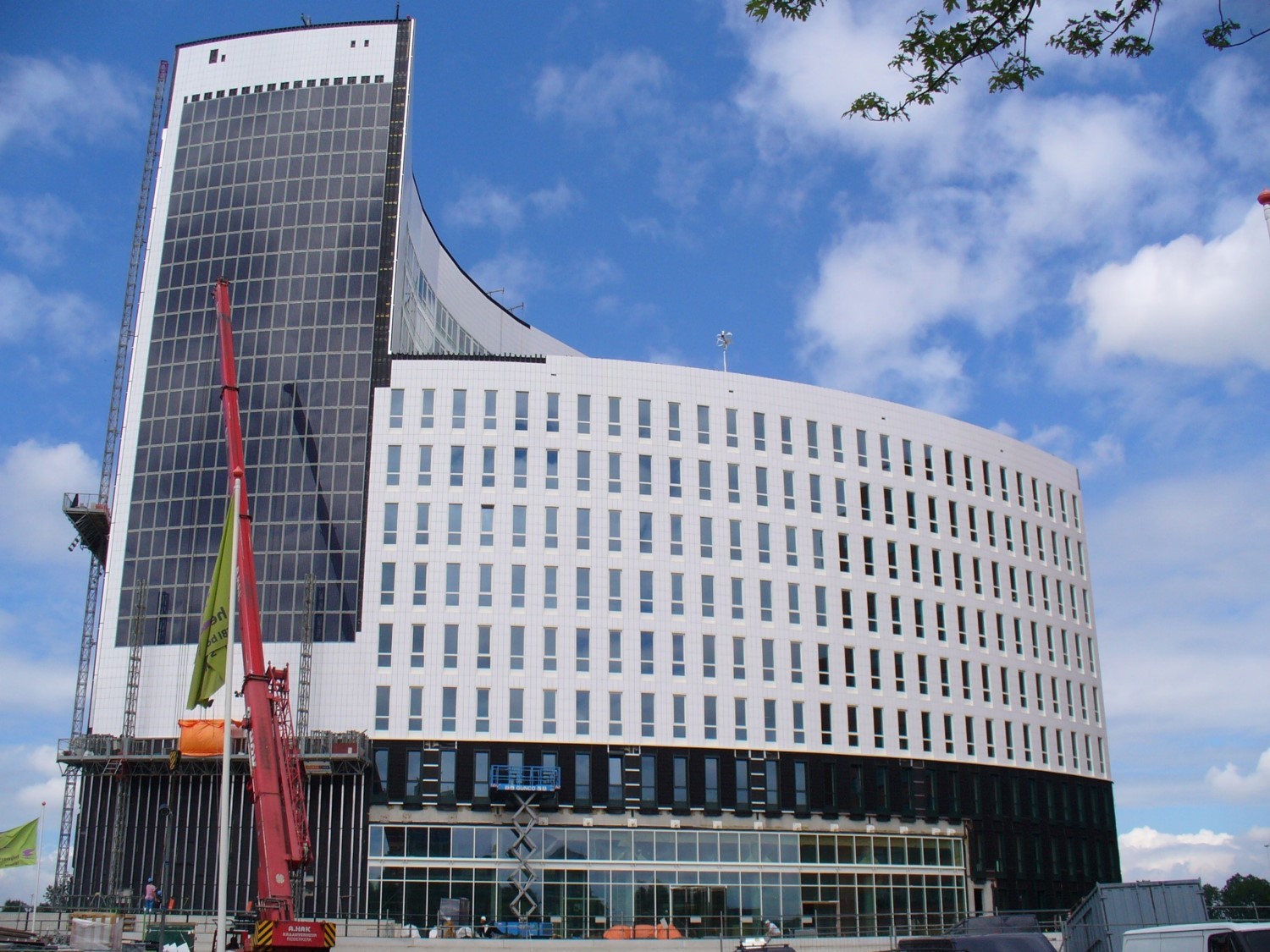

Zavěšená odvětraná fasáda:

  • Zavěšená odvětraná fasáda (ZOF) se používá při venkovních stěnách budovy

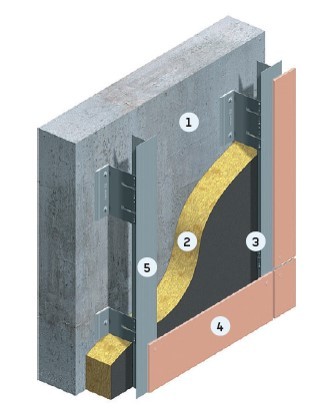

  • U ZOF jsou fasádní desky ukotvené pomocí kotvicího systému v určité vzdálenosti od venkovní stěny budovy
  • Vedle mnohých architektonických výrazech systém poskytuje i mnohé ekologické a ekonomické výhody:
    • ZOF prodlužuje životnost budovy, svojí ochranu před povětrnostními vlivy a uchováva venkovní stěnu dlouhodobě suchou
    • ZOF minimalizuje teplotní zatížení a poskytuje optimální ochranu před teplem a chladem
    • ZOF je energeticky úsporná fasáda: variabilní délka kotvicích konzol umožňuje zabudování požadovaného zateplení budovy
    • Odvětrání fasády reguluje vlhkost budovy a zabezpečuje optimální vnitřní klima budovy
    • Vícevrstvá struktura ZOF zabezpečuje ochranu před hlukem
    • ZOF umožňuje použití recyklovaných materiálů – desek a opětovné použití komponentů fasádního systému

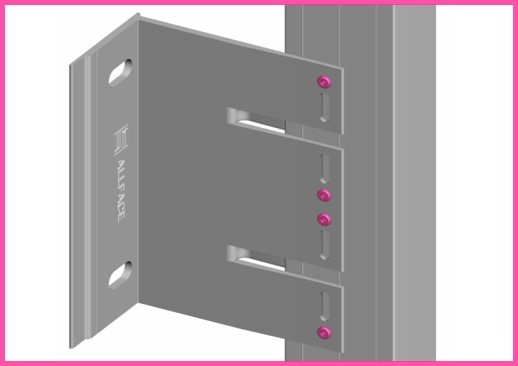

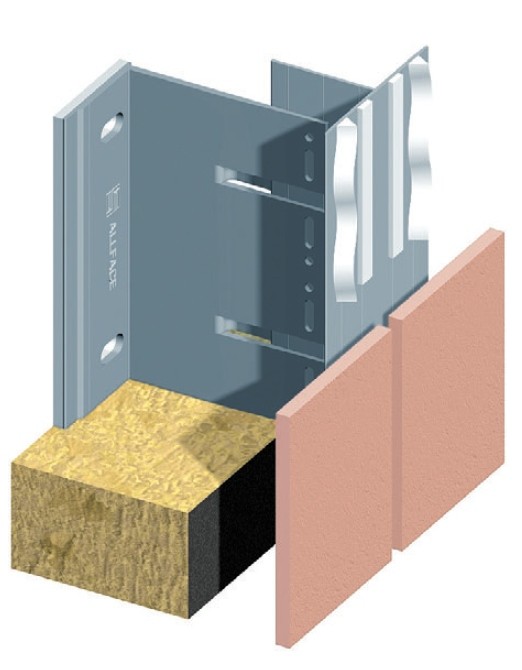

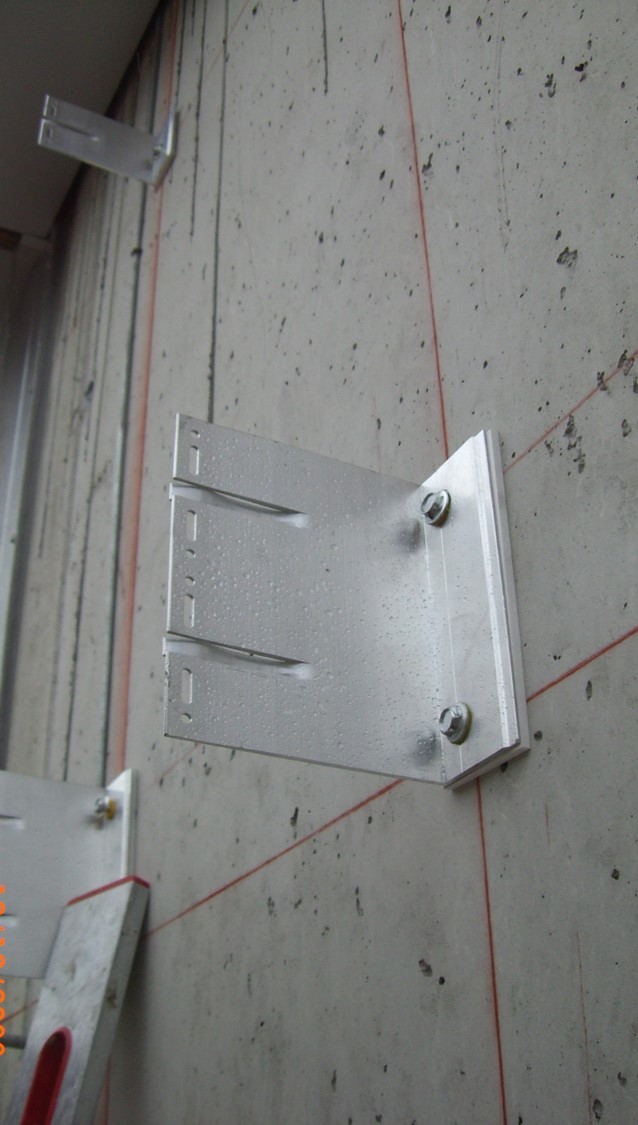

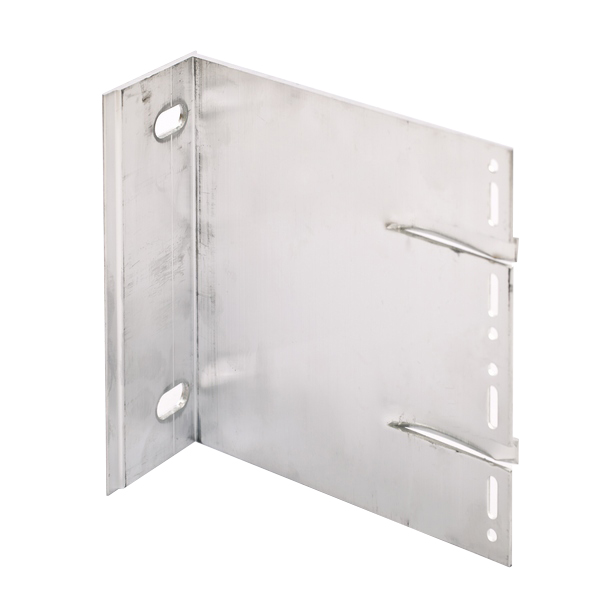

Stěnová konzola F1+:

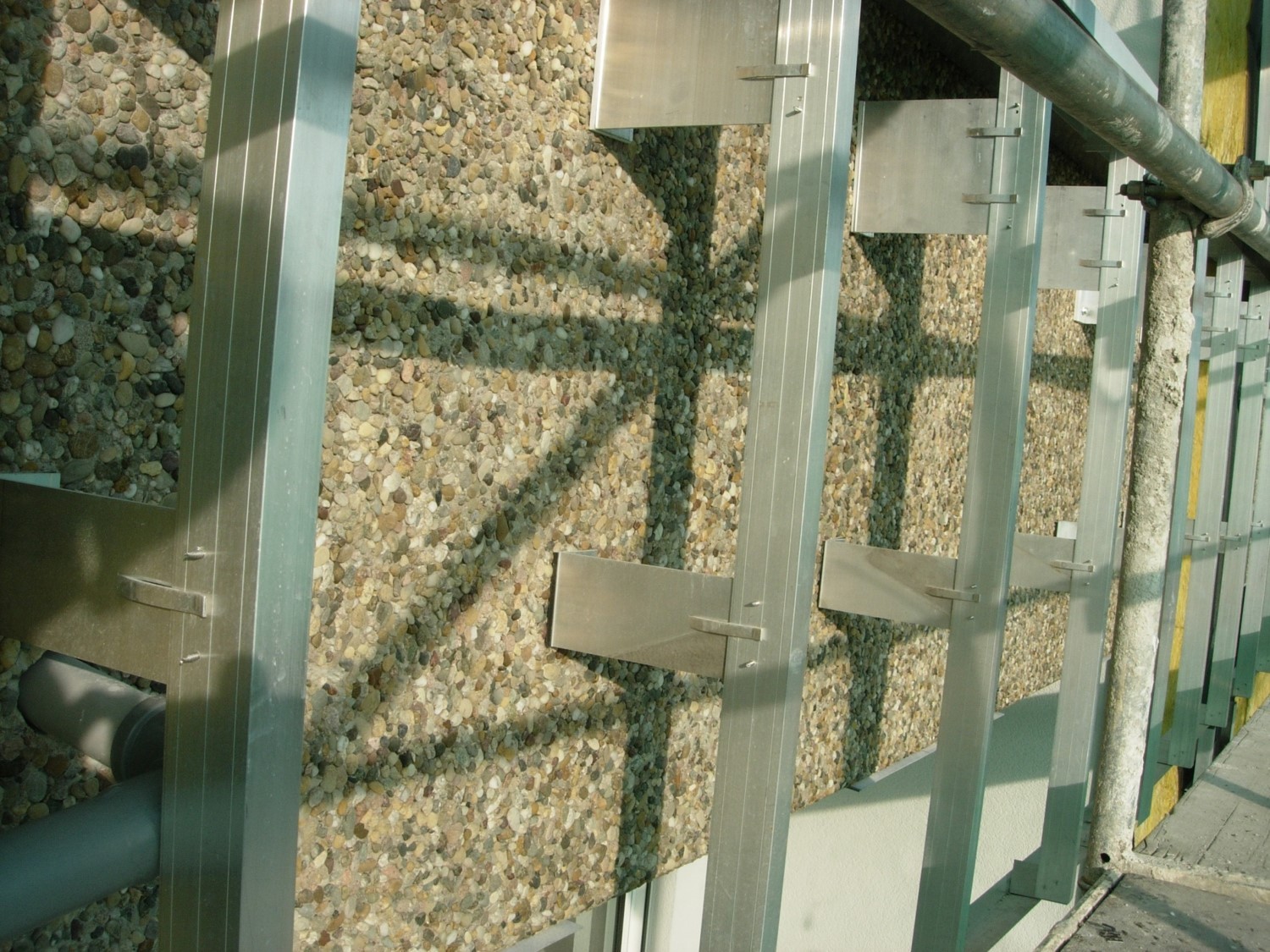

  • Zdvojená stěnová konzola F1 se používá pro svislý nosný systém u masivních stěn

Technické údaje/přednosti:

  • Zatížení větrem je přímo přenášené na podklad – žádné zatížení hmoždinky
  • Každá konzola F1 může prenášet pevný i volný bod
  • Při použití F1+ jako pevného bodu je přenos zatížení zabezpečený pomocí dvou kotvicích bodů a tvarem konzoly

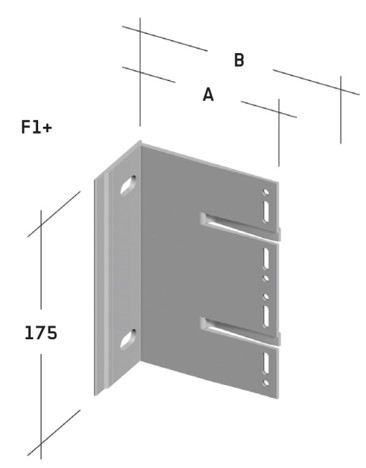

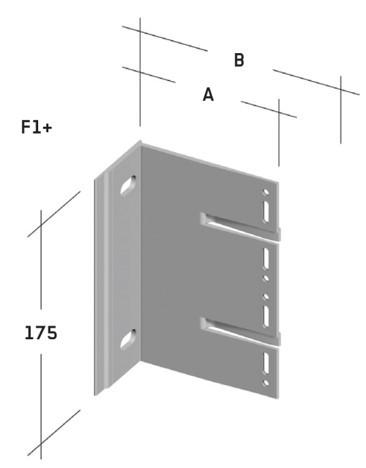

  • Vzájemná vzdálenost kotvicích bodů 125 mm u konzoly F1+ umožňuje použití i u méně pevného podkladu
  • Zabudovaná drážka umožňuje 38 mm nastavení ukotvení nosných L- a T- profilů
  • Použitý materiál - hliník EN-AW 6060 T66
DWG ALLFACE F1 a F1+

DWG zobrazení a detaily

1,9 MB

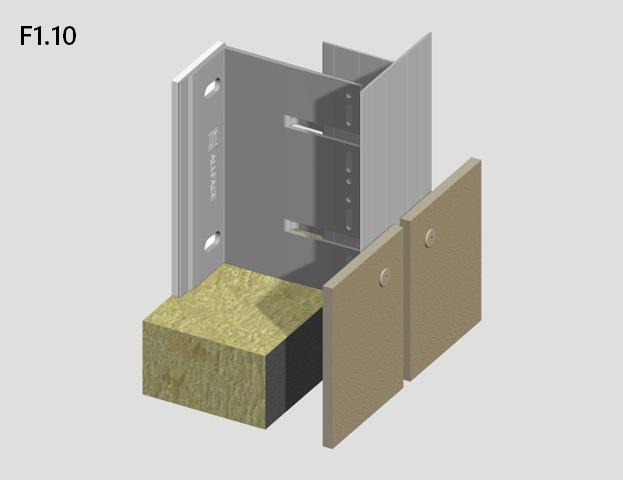

DWG ALLFACE F1.10

DWG zobrazení a detaily

946 KB

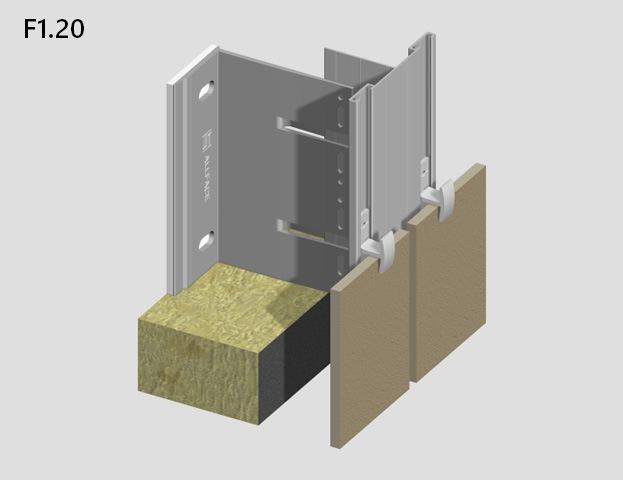

DWG ALLFACE F1.20

DWG zobrazení a detaily

1,1 MB

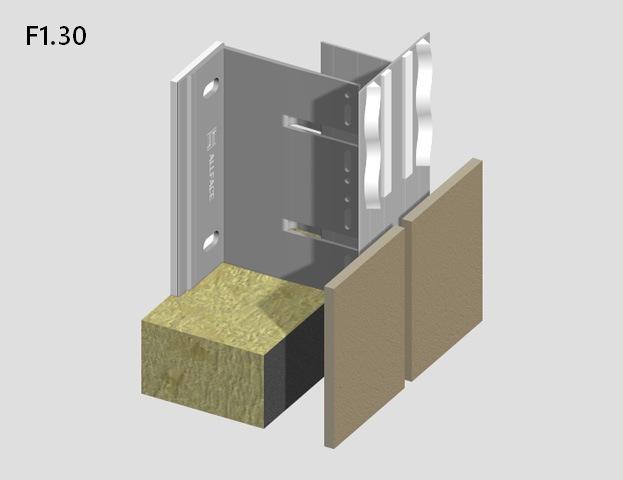

DWG ALLFACE F1.30

DWG zobrazení a detaily

1,3 MB

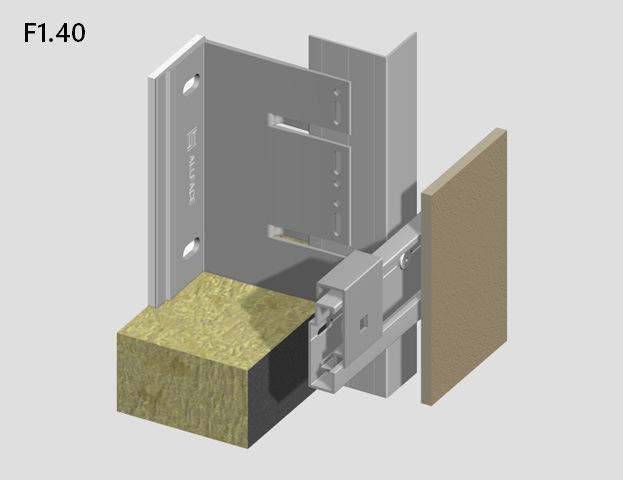

DWG ALLFACE F1.40
